今天给小伙伴们分享一套建筑钢筋符号大全，钢筋的分类、符号、钢筋重量的计算等。还有钢筋焊接技术交底相关知识，绝对涨姿势，赶紧收藏下吧。

1

建筑钢筋符号大全

1、钢筋的分类：

（1）按力学性能分：HPB235级钢筋(一级)；HRB335级钢筋(二级)；HRB4 00级钢筋(三级)；RRB400级钢筋(四级)。

（2）按轧制外形分为：光圆钢筋、带肋钢筋。

（3）按钢筋直径大小分为：钢丝(3~5mm)、细钢筋(6~10mm)、中粗钢筋(12~ 20mm)、粗钢筋(大于20mm)。

2、钢筋符号

（1）标注钢筋的根数、直径和等级：

3Ф20

3：表示钢筋的根数

Ф：表示钢筋等级直径符号

20：表示钢筋直径

（2）标注钢筋的等级、直径和相邻钢筋中心距

Ф8 @ 200：

Ф：表示钢筋等级直径符号

8：表示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

（3）在Word文档中打钢筋符号：

一级钢筋: 输入E000,选中E001(涂黑)后按ALT X 即可变成A

二级钢筋: 输入E001,选中E002(涂黑)后按ALT X 即可变成B

三级钢筋: 输入E002,选中E003(涂黑)后按ALT X 即可变成C

3、钢筋重量计算:

钢材理论重量计算的计量单位为公斤(kg)。

基本公式：W(重量,kg)=F(断面积m2)×L(长度,m)×ρ(密度,g/cm3)×1/1000；其中钢的密度为:7.85g/cm3

螺纹钢理论重量计算公式如下：W=0.00617×d2(kg/m)；(d=断面直径mm，如断面直径为12mm的螺纹钢,每米重量=0.00617×144=0.888kg)

(0.617为圆10钢筋每米重量,钢筋的重量与直径的平方成正比。)

钢筋的重量=钢筋的直径*钢筋的直径*0.00617

一般计算时Φ12以下和Φ28的钢筋取小数点后3位,Φ14到Φ25的钢筋取小数点后2位。

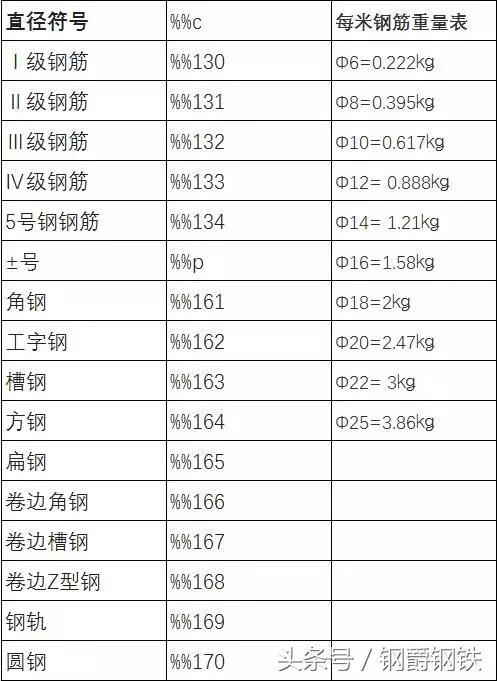

2

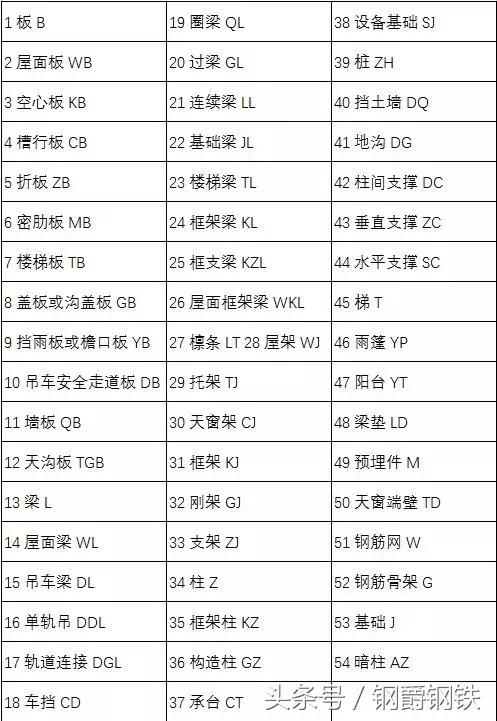

图纸上符号、字母所代表的的含义
