​互感器起什么作用,互感器有啥作用

互感器起什么作用,互感器有啥作用

本文目录

1.互感器有啥作用 2.互感器起什么作用 3.互感器的原理是什么 有哪些用途 4.电压互感器的作用是什么

互感器有啥作用

互感器:分为电压互感器、电流互感器、零序互感器等

电压互感器：将不同的电压变为一个统一的值配合仪表或计量表，二次电压多为100V或220V.

电流互感器：将不同的电流改变为统一的电流值配合仪表或计量表，一般二次的电流为5A.

零序互感器：主要测量零线电流，是一种灵敏的电流互感器，它的二次能测几十毫安的电流。

互感器（instrument transformer）又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

追问： 我用10（60A）的电表220w电想用40Kw的电流

互感器起什么作用

电压互感器的作用 电压互感器的作用是把高电压按比例关系变换成１００Ｖ或更低等级的标准二次电压，供保护、计量、仪表装置取用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电磁感应式电压互感器 　其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压，可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性。　

互感器的原理是什么 有哪些用途

互感器分为电压互感器和电流互感器

电流互感器的作用

在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用，电流互感器就是升压(降流)变压器. 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。 1次侧只有1到几匝，导线截面积大，串入被测电路。2次侧匝数多,导线细,与阻抗较小的仪表(电流表/功率表的电流线圈)构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，一般选择很低的磁密(0.08-0.1T),并忽略励磁电流，则I1/I2=N2/N1=k。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比 励磁电流是误差的主要根源。0.2/0.5/1/3,1表示变比误差不超过1%。

电压互感器的作用：

1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT可以为重合闸提供电压信号。

2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。

3、目前对一些特殊的供电用户线路提供计量电压

4、将系统高电压转变为标准的低电压（100v）,为仪表、保护提供必要的电压。

5、与测量仪表相配合，测量线路的相电压与线电压；与继电保护装置相配合，对系统及设备进行过电压、单相接地保护。

6、.隔离一次设备与二次设备，保护人身和设备的安全

电压互感器的作用是什么

互感器是一种特殊的变压器，它被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。

互感器的作用：

（1）将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。

（2）隔离高压电路。互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全.

要注意的是，互感器在线路中二次侧（接电流表的那一边）是绝对不允许开路的（断开接线），否则有可能会因为二次侧的高电压而发生危险或事故。

刚好看到你的问的这个问题，我自己是做高压配件采购这一块的，经常会接触到这些，所以这些我也基本都知道，就回答你了，我自己经常会买一些 10KV 35KV 的互感器啊 断路器啊 避雷器啊 熔断器啊等等，

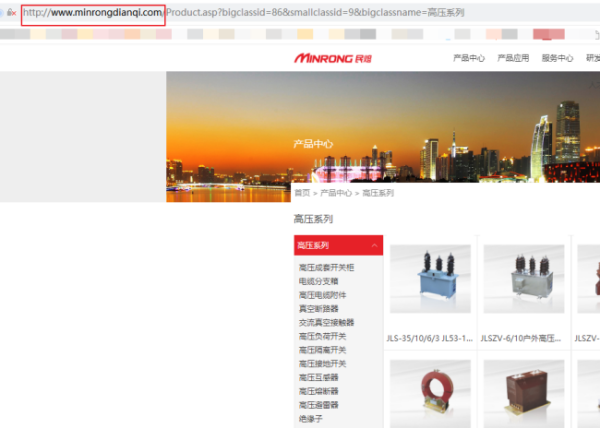

我自己经常会去一家买， 合作了也快四年了，对他们很放心。我把他们家的截图给你看下吧，你要有兴趣 也可以去看看的。里面的东西蛮齐全的，我基本都是去他们家买的。

以上就是关于互感器起什么作用,互感器有啥作用的全部内容，以及互感器的作用的相关内容,希望能够帮到您。
