热电阻温度变送器接线图中包含了主要的连接电缆、电源、仪表、热电阻等元件之间的接线方式。通常包括输入端和输出端，输入端连接热电阻，并受到温度影响，输出端则连接电缆和仪表等，将热电阻的温度信号转换为标准电信号输出。正确的接线方式有助于保证热电阻温度变送器的准确性和稳定性。

一：热电阻温度变送器接线图

二线制温度变送器。

由于控制柜信号输入无分布，需要与信号端子串联的24伏馈线。正确的连接应该是：控制柜COM、0V短接，24V电压接变送器“+”端子，T信号端子接变送器“-”端子。pt100温度传感器是由铂（pt）制成的电阻式温度传感器。它将温度变量转换成可以传输的标准输出信号。主要用于工业过程中温度参数的测量和控制。Pt100铂电阻传感器具有三个引线，其可由A、B、C（或黑色、红色、黄色）表示。

扩展资料：

使用通用的传感器接口芯片，只需一个温度不灵敏的参考电阻将PT100连接到UTI电路，通过MCU即可获得PT100与参考电阻的比值，从而获得电阻值和温度。这种 *** 非常适合于基于微处理器（mcu）的系统。uti的所有信息只通过一个与单片机兼容的字母号输出，大大减少了分立模块之间的外部接线和耦合器。

温度传感器为0时，电阻值为100_，电阻变化率为0.3851/。由于电阻值小，灵敏度高，铅的电阻值不容忽视。采用三线连接法可以消除导线电阻引起的测量误差。铂100铂电阻传感器可由A、B、C（或黑色、红色和黄色）表示。三根导线之间有以下规则：

在室温下，a_与b或c之间的电阻值约为110欧元，b与c之间的电阻值约为0欧元。B和C在内部直接相连。原则上，B和C没有区别。

有三个固定端子连接到仪器上的传感器：一个固定端子连接到仪器上的传感器。B和C连接到仪器上的其他两个固定端子。B和C的位置可以互换，但它们都是相连的。如果中间有加长导线，三根导线的规格和长度应相同。

参考资料

二：说明热电偶温度变送器,热电阻温度变送器

我是销售热电偶热电阻的我来告诉你1热电偶输出 是毫伏信号 2热电阻输出是欧姆信号3温度变送器一般输出是4-20毫安信号，一般是温度变送器模块将热电偶信号或则热电阻信号转换成4-20毫安电流信号

三：重庆川仪热电阻温度变送器

温度变送器，顾名思义就是将温度信号转换、传送给其他设备的装置，看这个描述很像信号隔离器的定义，信号隔离器是对各种工业信号变送、转换、隔离、传输、运算的仪表，温度变送器实质也是信号隔离器，只是他的输入信号是温度信号，故而称之为“温度变送器”。

温度根据热敏元件的不同分为热电阻、热电偶或其他测温元件，所以就有热电阻温度变送器和热电偶温度变送器啦。

（一）热电阻温度变送器

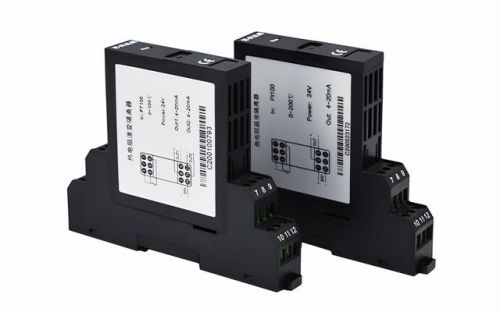

又称为“热电阻信号隔离器”，将现场的热电阻经数字线性化处理转换成与温度成线性的4-20mA信号、0-10V或其它模拟量信号输出。热电阻可以是PT100，PT1000，cu50，cu100，ni1000等。热电阻温度变送器在很多行业领域都有应用，如：机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等。

（二）热电偶温度变送器

也称为“热电偶信号隔离器”，接收现场的热电偶信号（如K，S，R，E，B等），经数字线性化处理转换成与温度成线性的4-20mA信号或其它模拟量信号输出。转换精度为±0.2%F.S，线性度高，仪表长期运行稳定，可以和各类仪表及DCS、PLC等设备配套使用。

这两款温度变送器的功耗较低，温度特性良好，它们的电源、输入、输出三端也均是隔离的，抗干扰的能力很好，且仪表本身是插拔式的设计，且均支持带电热插拔，安装和维护会更方便些哦！
