​机械制图中常见图形的三视图画法(机械专业必备)

2024-12-24 03:24 来源：略喷网 点击：

机械制图中常见图形的三视图画法(机械专业必备)

给大家简单讲解下机械制图中的三视图画法，和它们之间的相互关系。

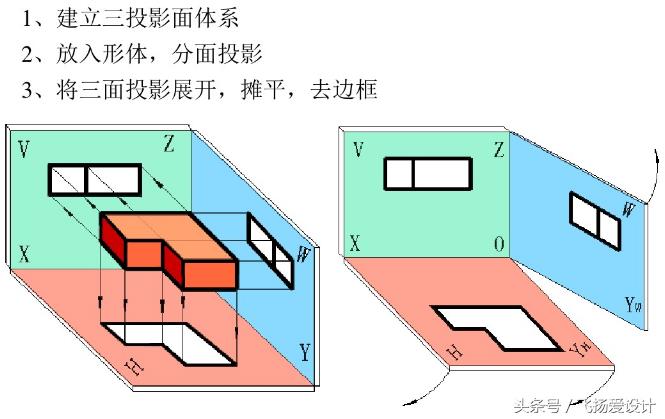

1、简单介绍形成三视图的步骤。

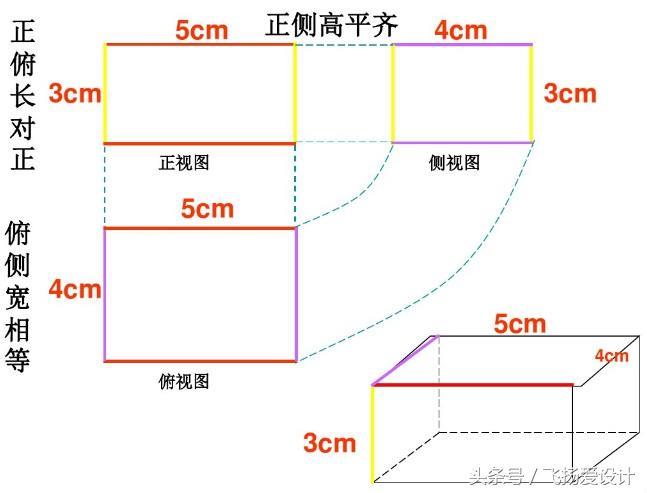

2、三视图之间的相互关系。

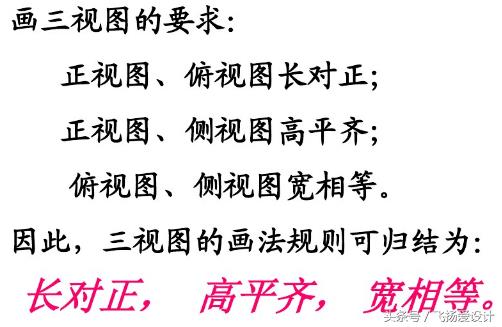

3、三视图的画法规则。

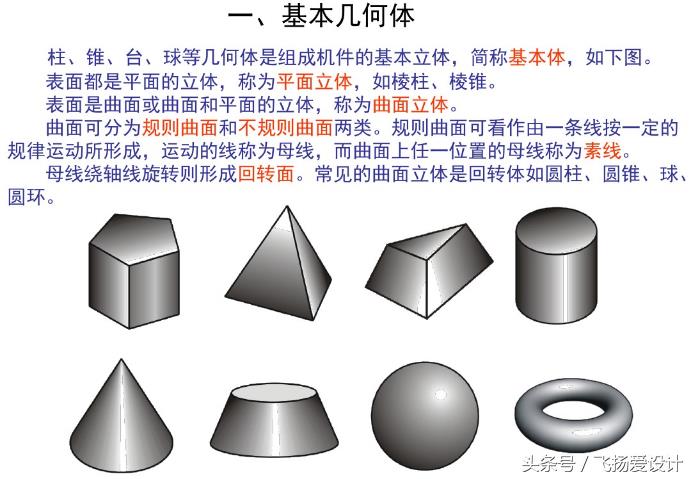

4、一些基本的几何体分类。

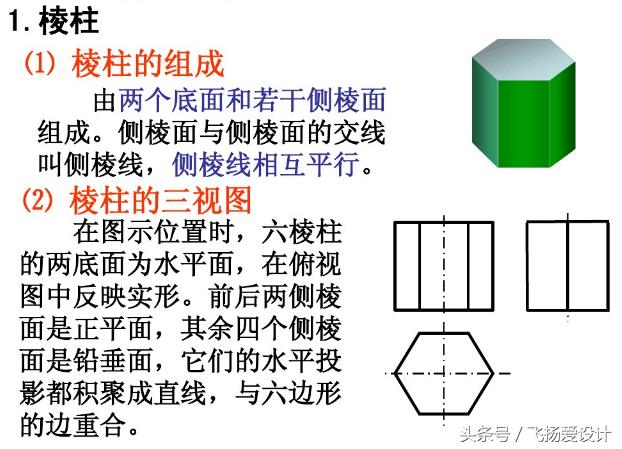

5、凌柱的三视图画法及内容介绍。

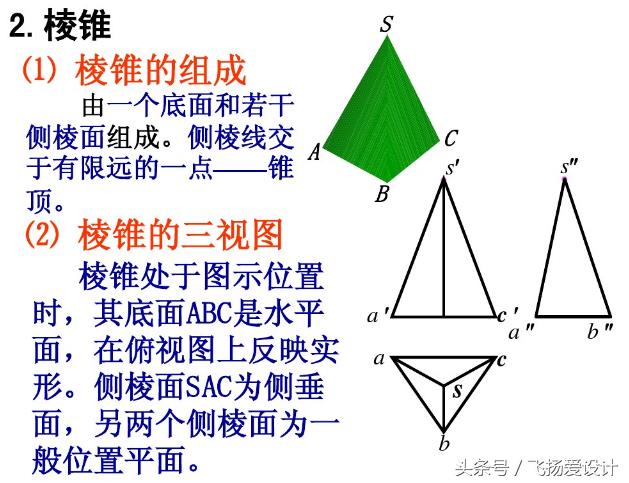

6、凌锥的三视图画法及内容介绍。

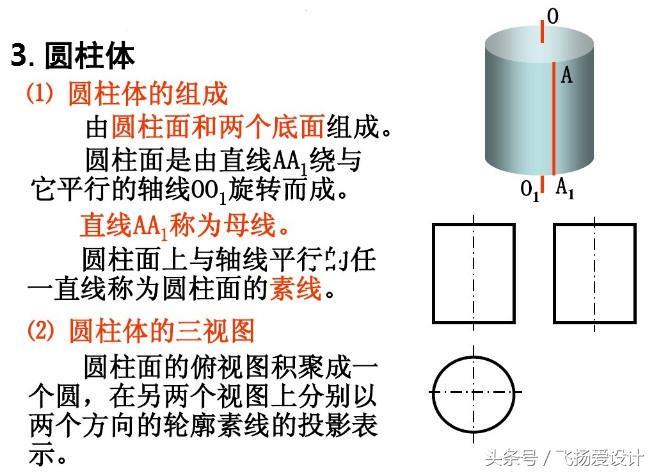

7、圆柱体的三视图画法及内容介绍。

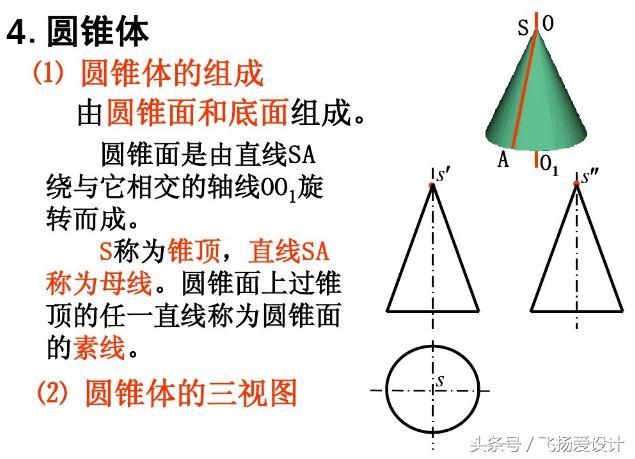

8、圆锥体的三视图画法及内容介绍。

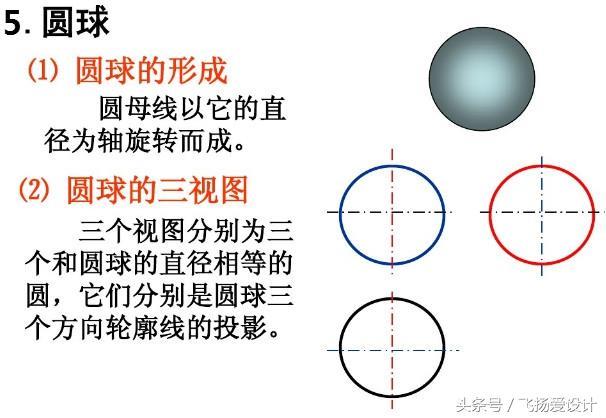

9、圆球的三视图画法及内容介绍。

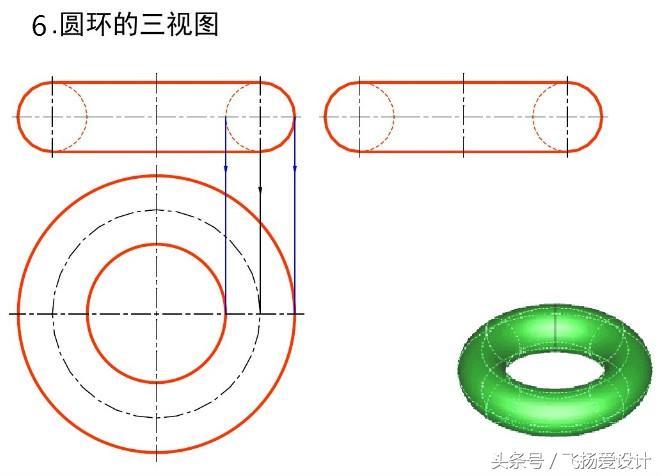

10、圆环的三视图画法。

写在最后：分享一些基本常见图形的三视图画法和相关介绍。给需要的小伙伴们学习学习。
