TWS 耳机作为近几年消费电子市场的新秀，基于轻巧便携的外观设计、丰富且使用便捷的功能，获得了消费者的认可。

TWS 耳机即 True Wireless Stereo 真无线立体声耳机，其产品形态非常独特，TWS 耳机包括了充电盒和两只独立的耳机三部分组成，耳机通过蓝牙技术实现与音频源设备的无线连接和传输，充电盒则为耳机提供了收纳、额外续航，以及电量指示、开盖即连等交互功能。

充电盒作为 TWS 耳机的重要组成部分，内部需要 MCU、电源管理芯片、霍尔检测、LED 驱动等配置，早期多通过独立芯片来进行功能支持，近期随着产品升级，充电仓管理 SoC 单芯片方案开始被大量采用，基于高度集成的优势，简化了研发设计、选料、调试、生产等流程，减少了体积，同时还降低了成本。

我爱音频网通过了解市场获悉，在电源管理 SoC 芯片领域拥有丰富经验的凌扬微电子与其子公司谷雨半导体，针对 TWS 耳机充电盒市场推出了数十款充电仓管理芯片，均集成锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块，为产品提供了便捷、高效、安全的应用。此次便来为小伙伴们做一个详细的分享 ~

深圳凌扬微电子成立于 2019 年，是一家专注于高性能数模混合芯片设计的集成电路设计企业，产品覆盖电池管理、电源管理、电机控制等芯片设计领域，特别是在集成充电与放电控制于一体的电源管理 SoC 芯片领域拥有丰富的经验，比如集成充电加升压、充电加降压、充电加电机驱动等，产品主要应用于 TWS、电机控制、电动工具、安防、小家电、个人护理等领域，在公司并购谷雨半导体之后，进一步丰富了其 TWS 充电仓产品线。据我爱音频网了解，目前已有联想、山水、摩托罗拉、网易云、Noise、boAt 等品牌旗下 TWS 耳机产品采用凌扬微电子的电源管理方案。

2023 年，凌扬微电子携手其子公司谷雨半导体，针对 TWS 耳机市场持续研发投入，全新推出了 11 款针对充电仓的管理芯片，具有高集成度、功能丰富的特点，此次我爱音频网来为大家做一个详细的整理分享。

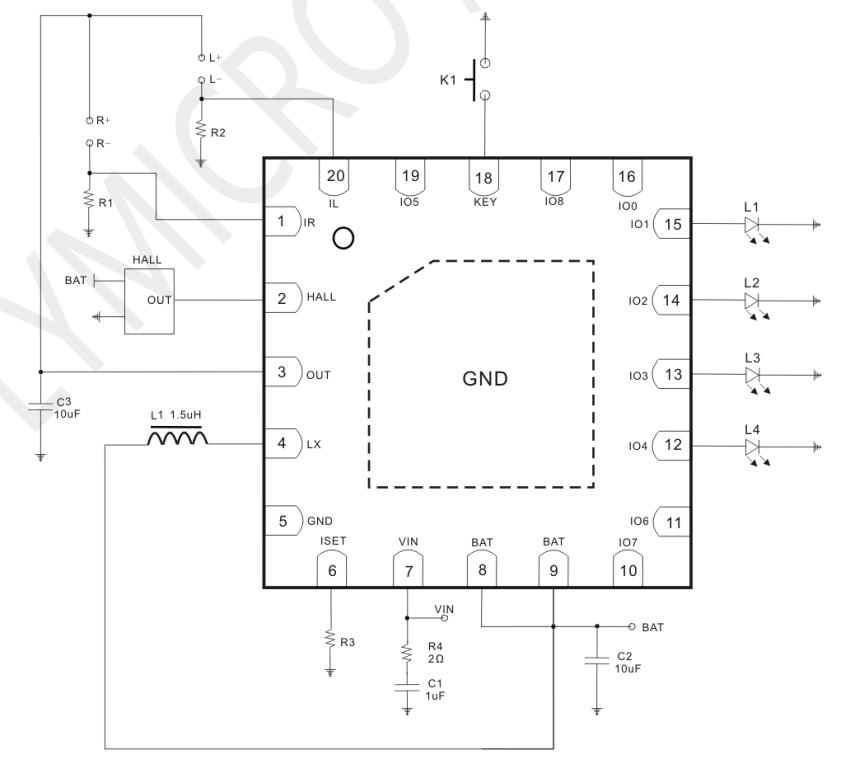

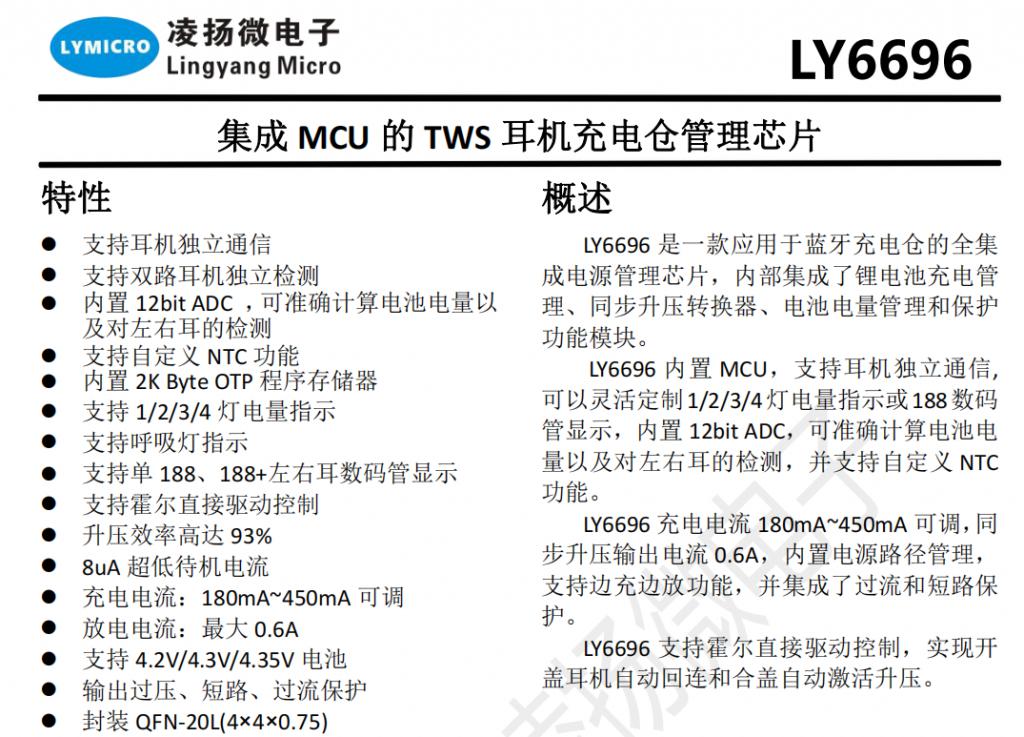

1、凌扬微 LY6696 集成 MCU、9 个通用 IO 口的 TWS 耳机充电仓管理芯片

LY6696 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6696 内置 MCU，支持耳机独立通信 , 可以灵活定制 1/2/3/4 灯电量指示、呼吸灯以及 188 数码管显示，内置 12bit ADC，可准确计算电池电量以及对左右耳的检测，并支持自定义的 NTC 保护功能。

LY6696 充电电流 180mA~450mA 可调，同步升压输出电流 0.6A，支持霍尔直接驱动控制，实现开盖耳机自动回连和合盖自动激活升压。

产品详细特点：

支持耳机独立通信

自动识别耳机接入与充满、自动关机

支持双路耳机独立检测

内置 12bit ADC ，可准确计算电池电量以及对左右耳的检测

支持自定义 NTC 功能

内置 2K Byte OTP 程序存储器

支持 1/2/3/4 灯电量指示

支持呼吸灯指示

支持单 188、188+ 左右耳数码管显示

支持霍尔直接驱动控制

支持按键开关机

升压效率高达 93%

8uA 超低待机电流

充电电流：180mA~450mA 可调

放电电流：最大 0.6A

支持 4.2V/4.3V/4.35V 电池

输出过压、短路、过流保护

封装 QFN-20L ( 4 × 4 × 0.75 )

产品应用：

TWS 蓝牙耳机充电仓、锂电池便携设备。

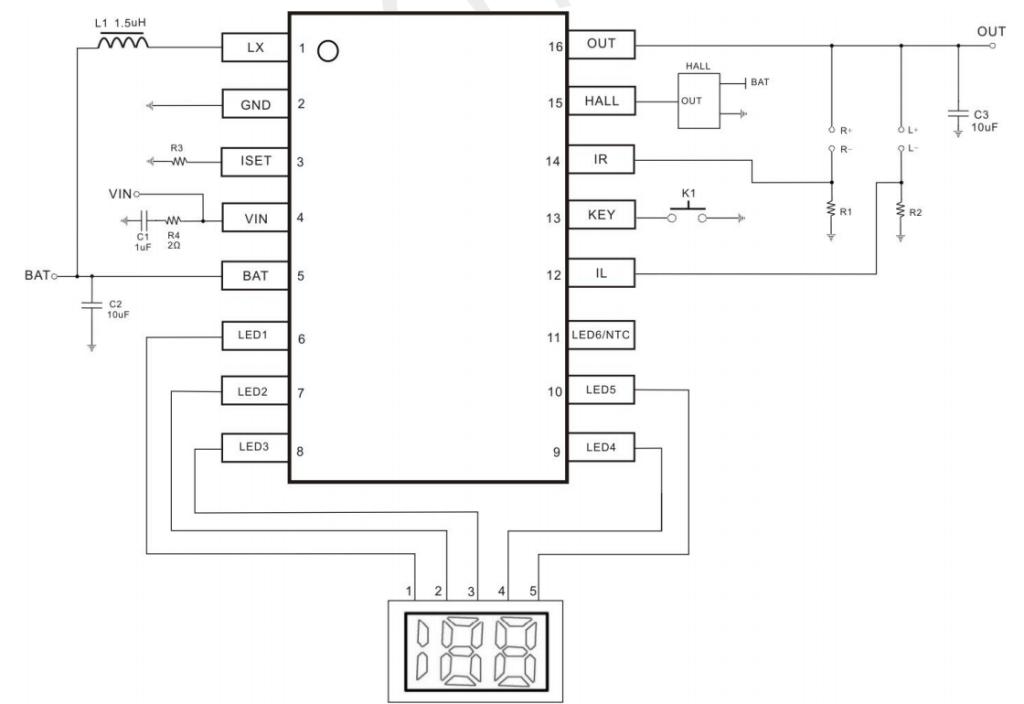

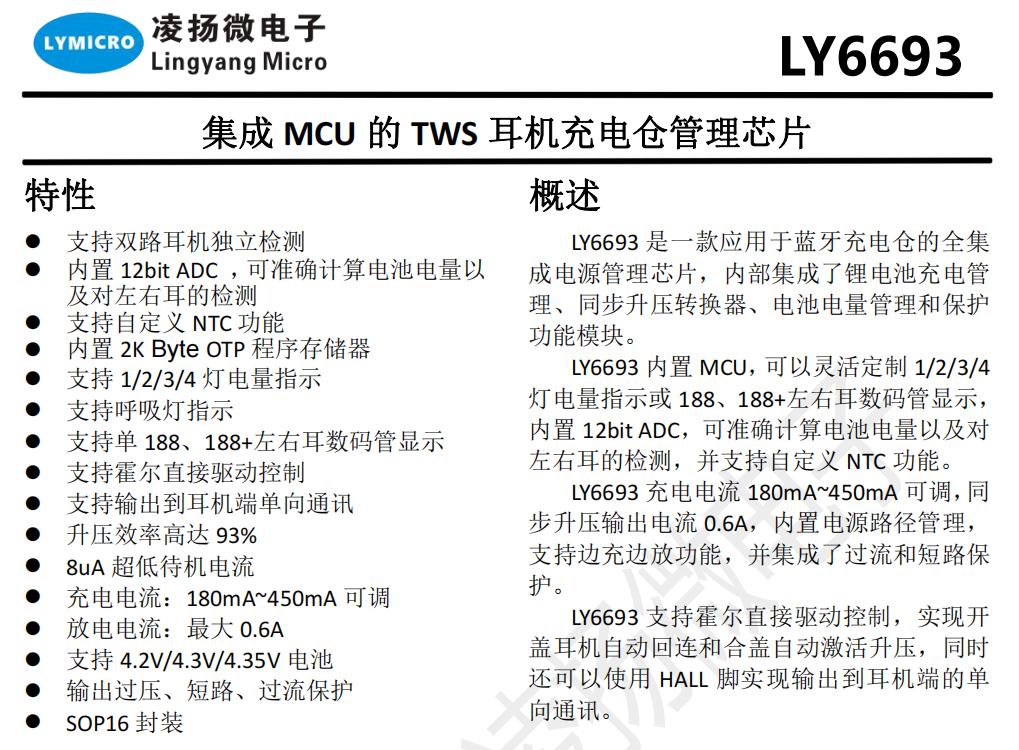

2、凌扬微 LY6693 集成 MCU、6 个通用 IO 口的 TWS 耳机充电仓管理芯片

LY6693 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6693 内置 MCU，可以灵活定制 1/2/3/4 灯电量指示、呼吸灯以及 188、188+ 左右耳数码管显示，内置 12bit ADC，可准确计算电池电量以及对左右耳的检测，并支持自定义 NTC 功能。

LY6693 充电电流 180mA~450mA 可调，同步升压输出电流 0.6A，支持霍尔直接驱动控制，实现开盖耳机自动回连和合盖自动激活升压，同时还可以使用 HALL 脚实现输出到耳机端的单向通讯。

支持双路耳机独立检测

内置 12bit ADC ，可准确计算电池电量以及对左右耳的检测

支持自定义 NTC 功能

内置 2K Byte OTP 程序存储器

支持 1/2/3/4 灯电量指示

支持呼吸灯指示

支持单 188、188+ 左右耳数码管显示

支持霍尔直接驱动控制

支持输出到耳机端单向通讯

升压效率高达 93%

8uA 超低待机电流

充电电流：180mA~450mA 可调

放电电流：最大 0.6A

支持 4.2V/4.3V/4.35V 电池

输出过压、短路、过流保护

SOP16 封装

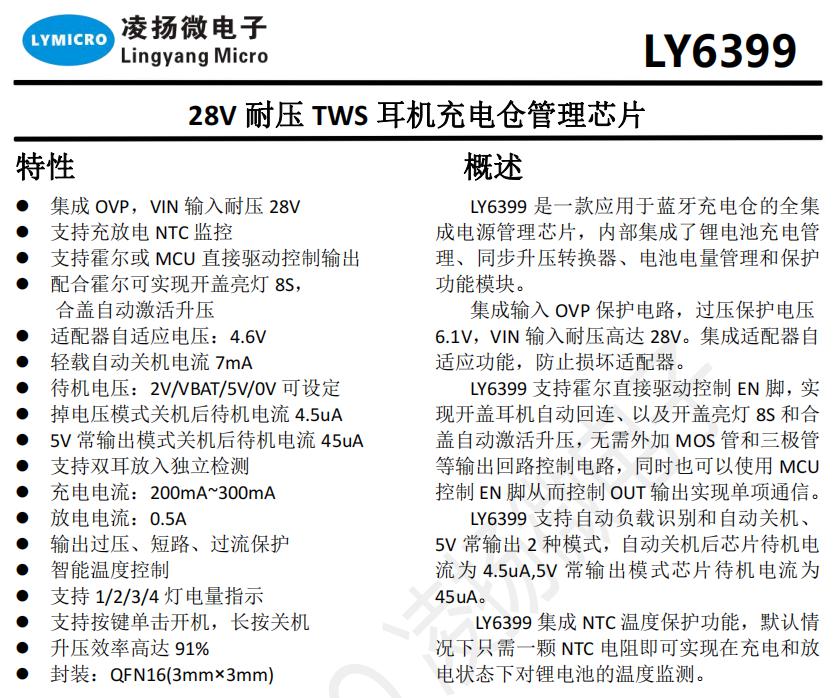

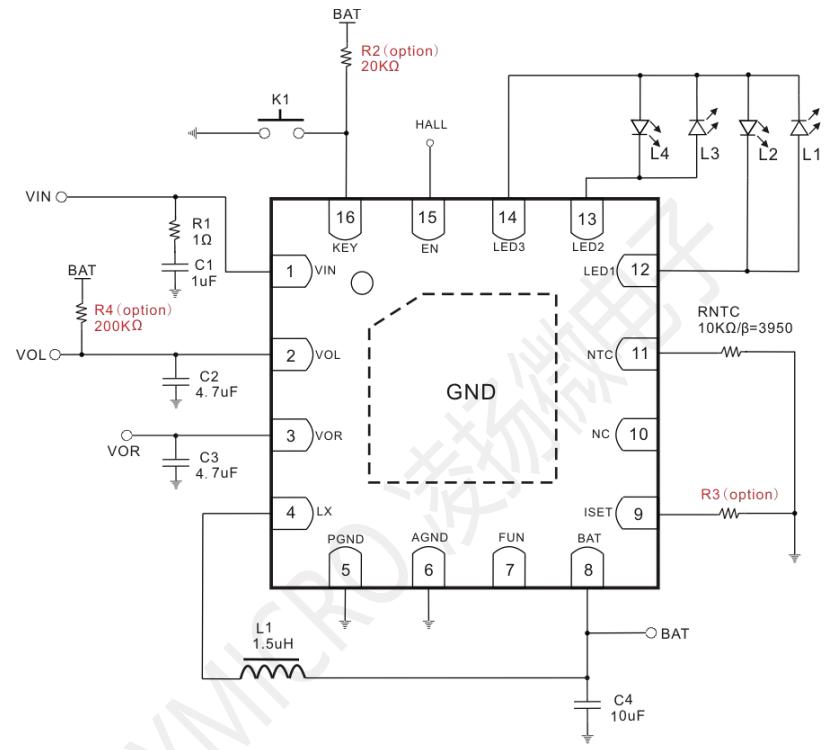

3、凌扬微LY6399 28V 耐压 TWS 耳机充电仓管理芯片

LY6399 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。集成输入 OVP 保护电路，过压保护电压 6.1V，VIN 输入耐压高达 28V。集成适配器自适应功能，避免不充电或损坏适配器的情况。

LY6399 支持霍尔直接驱动控制 EN 脚，实现开盖耳机自动回连、以及开盖亮灯 8S 和合盖自动激活升压，无需外加 MOS 管和三极管等输出回路控制电路，同时也可以使用 MCU 控制 EN 脚从而控制 OUT 输出实现单项通信。

LY6399 支持自动负载识别和自动关机、5V 常输出 2 种模式，自动关机后芯片待机电流为 4.5uA,5V 常输出模式芯片待机电流为 45uA。

LY6399 集成 NTC 温度保护功能，默认情况下只需一颗 NTC 电阻即可实现在充电和放电状态下对锂电池的温度监测。

集成 OVP，VIN 输入耐压 28V

支持充放电 NTC 监控

支持霍尔或 MCU 直接驱动控制输出

配合霍尔可实现开盖亮灯 8S，合盖自动激活升压

适配器自适应电压：4.6V

轻载自动关机电流 7mA

待机电压：2V/VBAT/5V/0V 可设定

掉电压模式关机后待机电流 4.5uA

5V 常输出模式关机后待机电流 45uA

支持双耳放入独立检测

充电电流：200mA~300mA

放电电流：0.5A

输出过压、短路、过流保护

智能温度控制

支持 1/2/3/4 灯电量指示

支持按键单击开机，长按关机

升压效率高达 91%

封装：QFN16 ( 3mm × 3mm )

蓝牙耳机充电仓、便携式锂电池应用

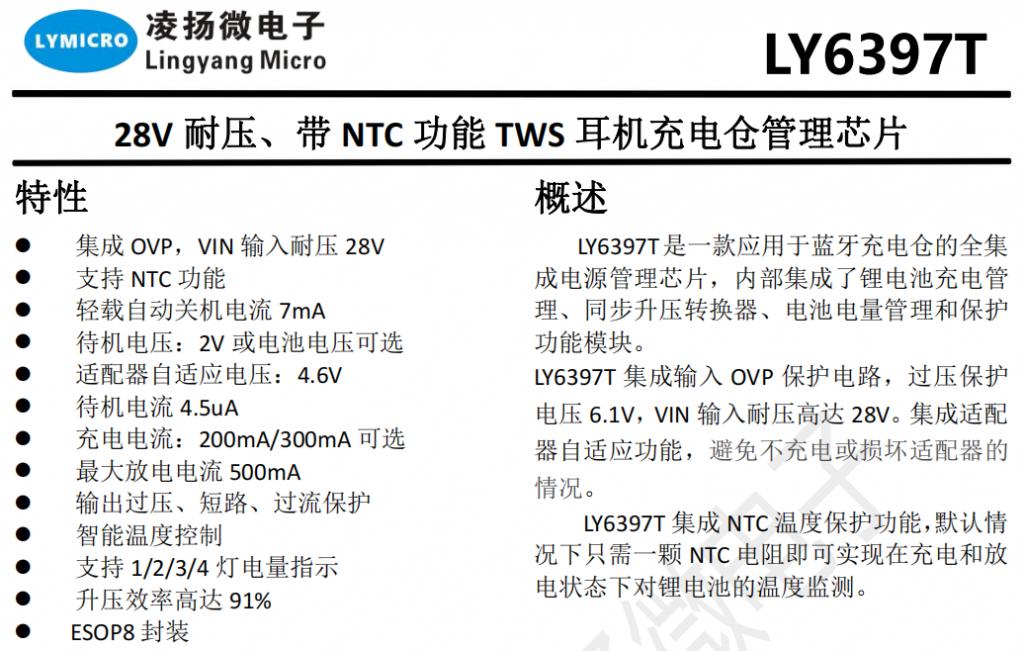

4、凌扬微LY6397T 28V 耐压、带 NTC 功能 TWS 耳机充电仓管理芯片

LY6397T 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。集成输入 OVP 保护电路，过压保护电压 6.1V，VIN 输入耐压高达 28V。集成适配器自适应功能，避免不充电或损坏适配器的情况。

LY6397T 集成 NTC 温度保护功能，默认情况下只需一颗 NTC 电阻即可实现在充电和放电状态下对锂电池的温度监测。

集成 OVP，VIN 输入耐压 28V

支持 NTC 功能

轻载自动关机电流 7mA

待机电压：2V 或电池电压可选

适配器自适应电压：4.6V

待机电流 4.5uA

充电电流：200mA/300mA 可选

最大放电电流 500mA

输出过压、短路、过流保护

智能温度控制

支持 1/2/3/4 灯电量指示

升压效率高达 91%

ESOP8 封装

蓝牙耳机充电仓、便携式锂电池应用。

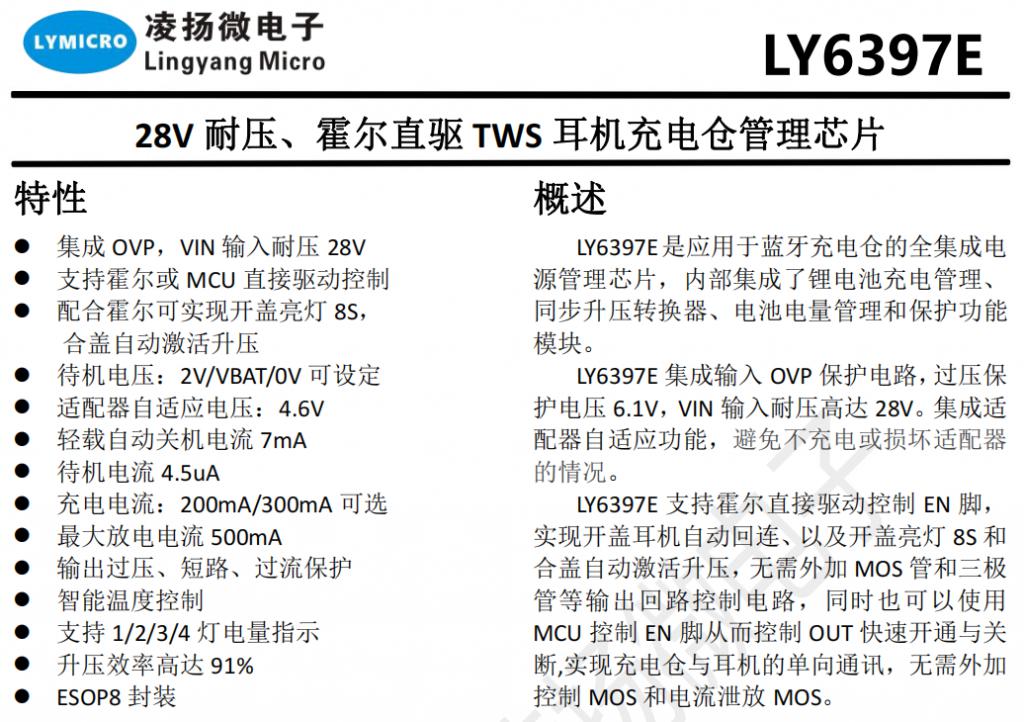

5、凌扬微LY6397E 28V 耐压、霍尔直驱 TWS 耳机充电仓管理芯片

LY6397E 是应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6397E 集成输入 OVP 保护电路，过压保护电压 6.1V，VIN 输入耐压高达 28V。集成适配器自适应功能，防止损坏适配器。

LY6397E 支持霍尔直接驱动控制 EN 脚，实现开盖耳机自动回连、以及开盖亮灯 8S 和合盖自动激活升压，无需外加 MOS 管和三极管等输出回路控制电路，同时也可以使用 MCU 控制 EN 脚从而控制 OUT 快速开通与关断 , 实现充电仓与耳机的通讯，无需外加控制 MOS 和电流泄放 MOS。

集成 OVP，VIN 输入耐压 28V

支持霍尔或 MCU 直接驱动控制

配合霍尔可实现开盖亮灯 8S，合盖自动激活升压

待机电压：2V/VBAT/0V 可设定

适配器自适应电压：4.6V

轻载自动关机电流 7mA

待机电流 4.5uA

充电电流：200mA/300mA 可选

最大放电电流 500mA

输出过压、短路、过流保护

智能温度控制

支持 1/2/3/4 灯电量指示

升压效率高达 91%

ESOP8 封装

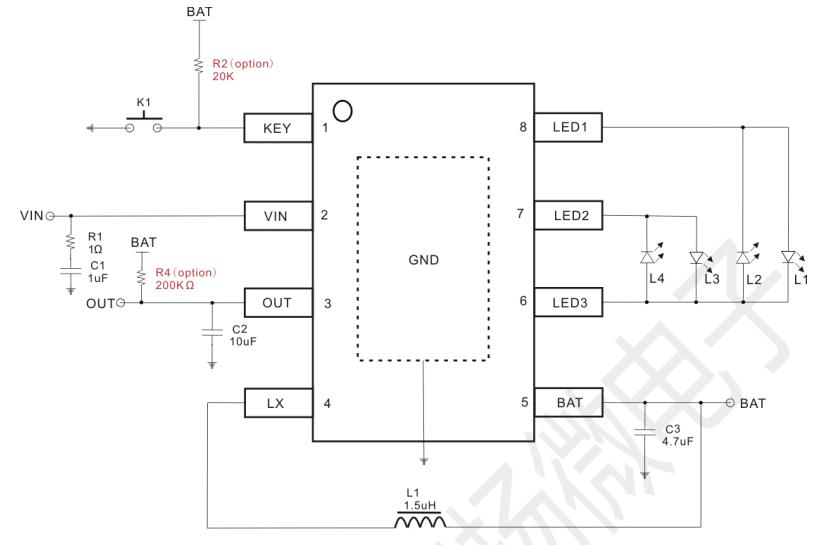

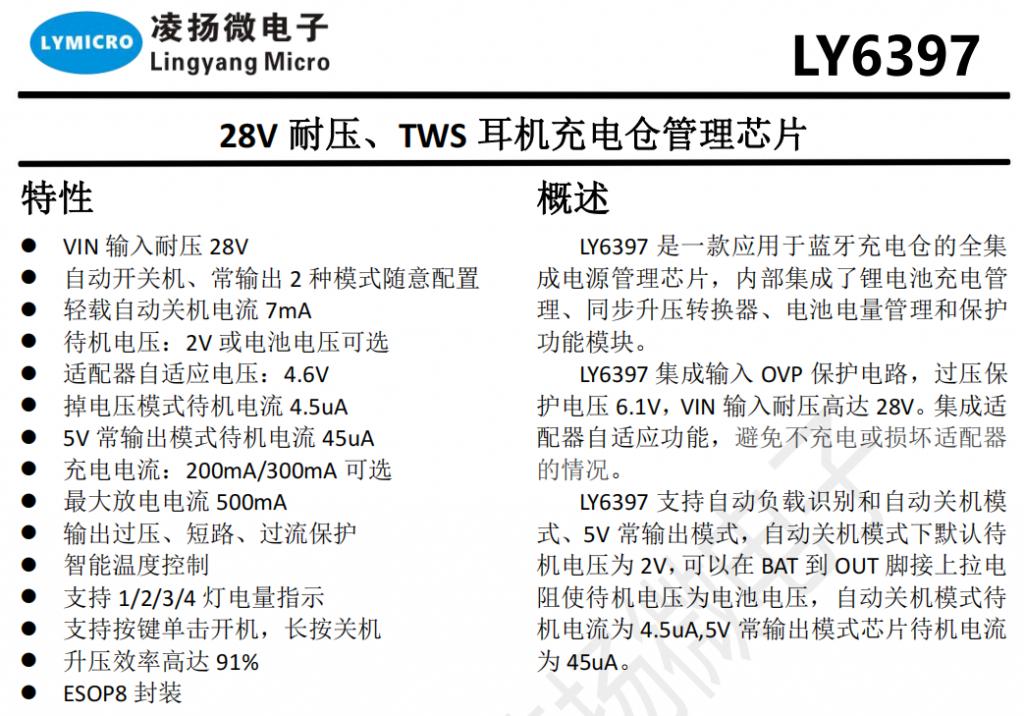

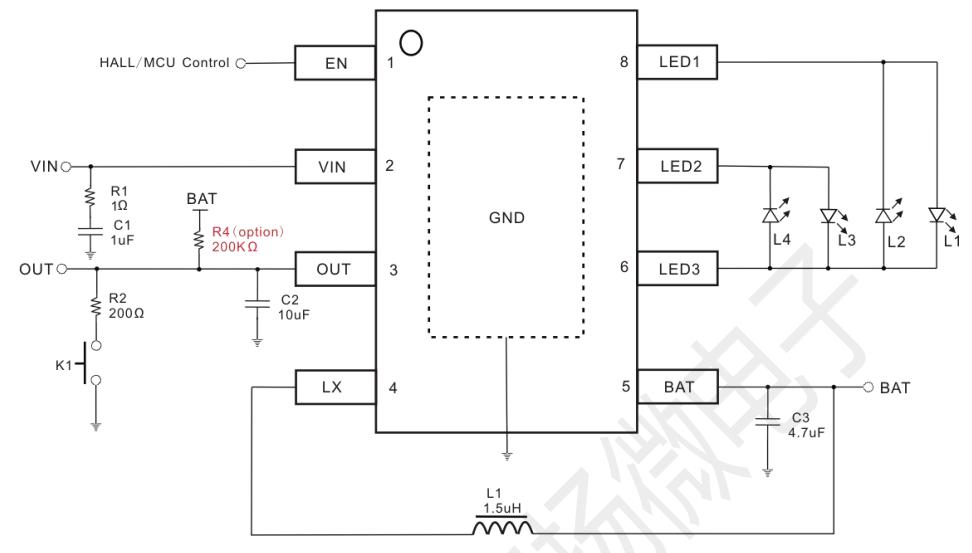

6、凌扬微LY6397 28V 耐压 TWS 耳机充电仓管理芯片

LY6397 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。集成输入 OVP 保护电路，过压保护电压 6.1V，VIN 输入耐压高达 28V。集成适配器自适应功能，避免不充电或损坏适配器的情况。

LY6397 支持自动负载识别和自动关机模式、5V 常输出模式，自动关机模式下默认待机电压为 2V，可以在 BAT 到 OUT 脚接上拉电阻使待机电压为电池电压，自动关机模式待机电流为 4.5uA,5V 常输出模式芯片待机电流为 45uA。

VIN 输入耐压 28V

自动开关机、常输出 2 种模式随意配置

轻载自动关机电流 7mA

待机电压：2V 或电池电压可选

适配器自适应电压：4.6V

掉电压模式待机电流 4.5uA

5V 常输出模式待机电流 45uA

充电电流：200mA/300mA 可选

最大放电电流 500mA

输出过压、短路、过流保护

智能温度控制

支持 1/2/3/4 灯电量指示

支持按键单击开机，长按关机

升压效率高达 91%

ESOP8 封装

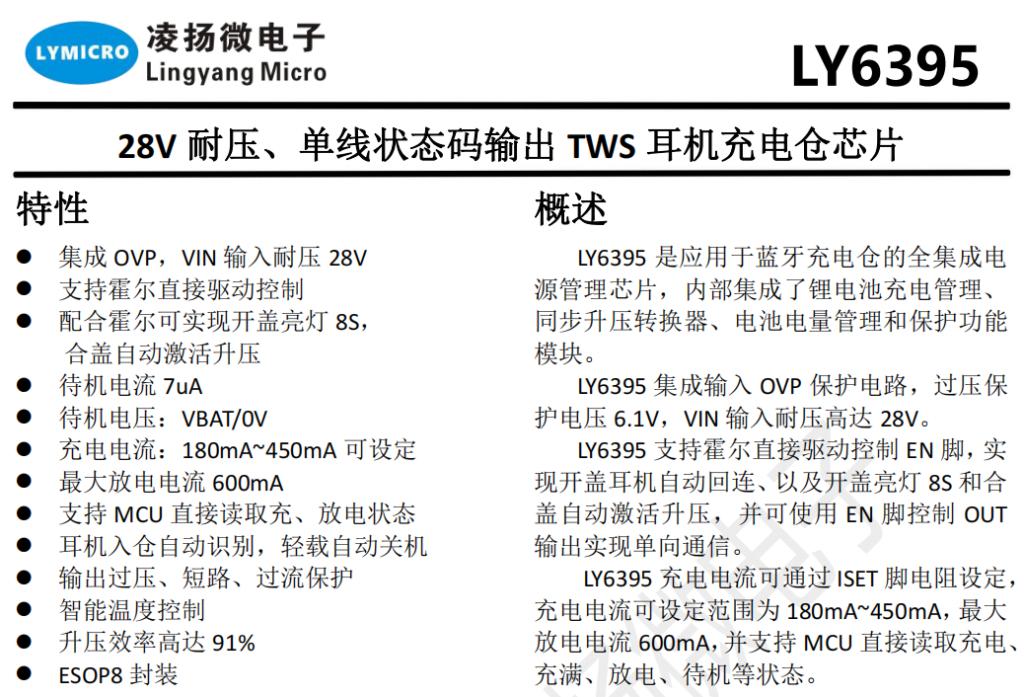

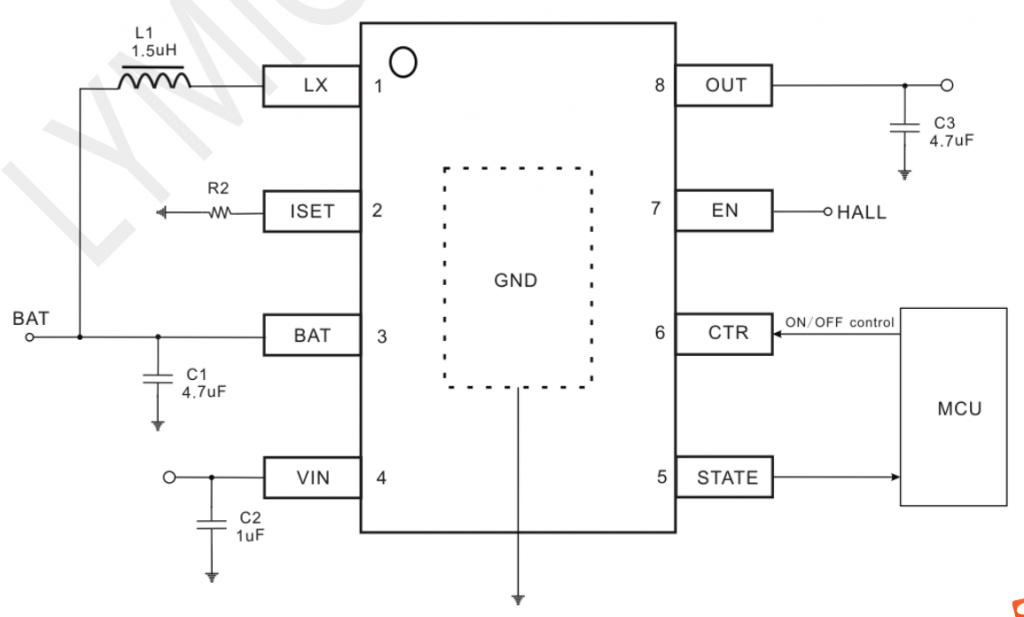

7、凌扬微LY6395 28V 耐压、单线状态码输出 TWS 耳机充电仓管理芯片

LY6395 是应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。集成输入 OVP 保护电路，过压保护电压 6.1V，VIN 输入耐压高达 28V。

LY6395 支持霍尔直接驱动控制 EN 脚，实现开盖耳机自动回连、以及开盖亮灯 8S 和合盖自动激活升压，并可使用 EN 脚控制 OUT 输出实现单向通信。

LY6395 充电电流可通过 ISET 脚电阻设定，充电电流可设定范围为 180mA~450mA，最大放电电流 600mA，并支持 MCU 直接读取充电、充满、放电、待机等状态。

集成 OVP，VIN 输入耐压 28V

支持霍尔直接驱动控制

配合霍尔可实现开盖亮灯 8S，合盖自动激活升压

待机电流 7uA

待机电压：VBAT/0V

充电电流：180mA~450mA 可设定

最大放电电流 600mA

支持 MCU 直接读取充、放电状态

耳机入仓自动识别，轻载自动关机

输出过压、短路、过流保护

智能温度控制

升压效率高达 91%

ESOP8 封装

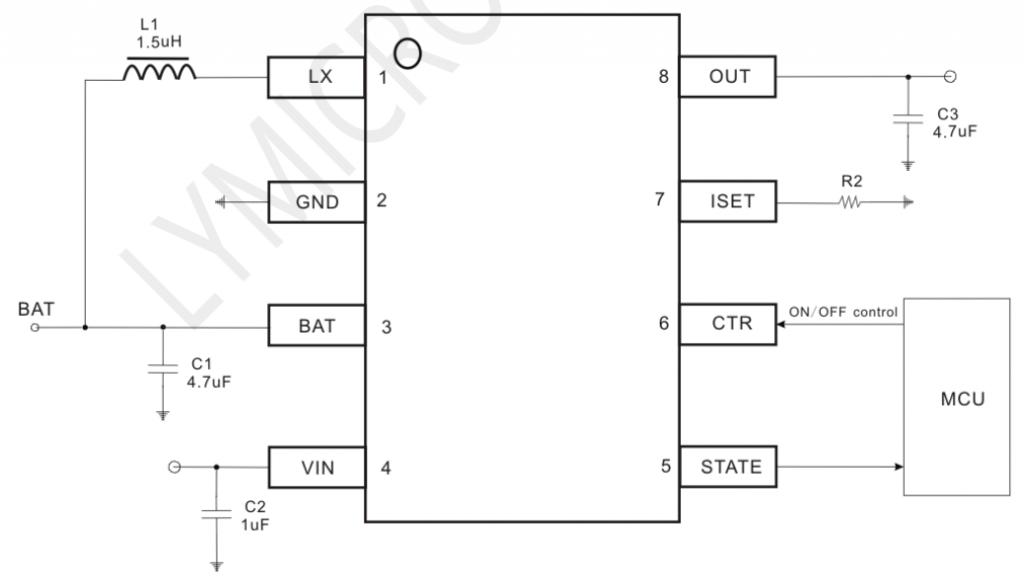

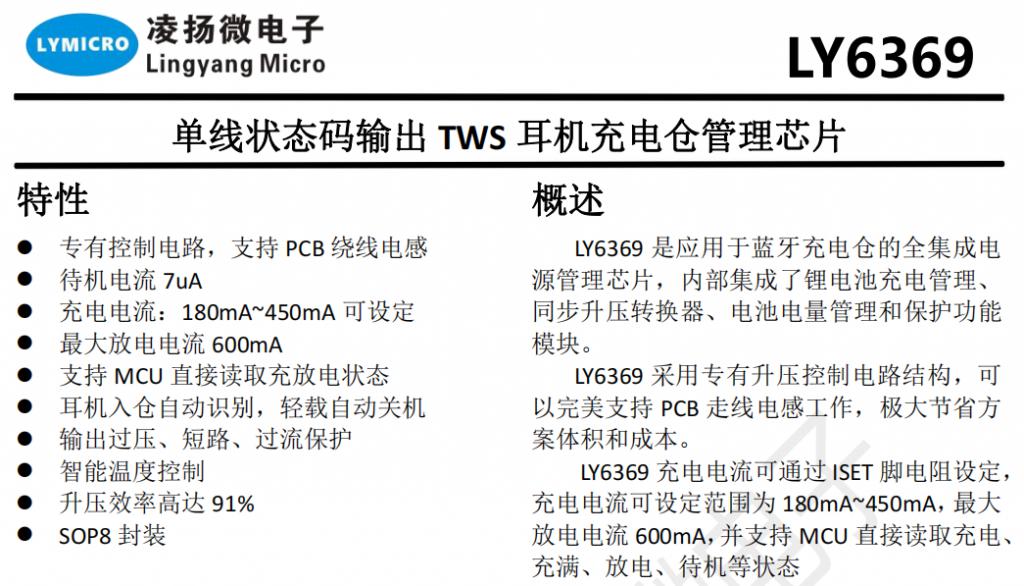

8、凌扬微LY6369 单线状态码输出 TWS 耳机充电仓管理芯片

LY6369 是应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6369 采用专有升压控制电路结构，可以完美支持 PCB 走线电感工作，极大节省方案体积和成本。

LY6369 充电电流可通过 ISET 脚电阻设定，充电电流可设定范围为 180mA~450mA，最大放电电流 600mA，并支持 MCU 直接读取充电、充满、放电、待机等状态。

专有控制电路，支持 PCB 绕线电感

待机电流 7uA

充电电流：180mA~450mA 可设定

最大放电电流 600mA

支持 MCU 直接读取充放电状态

耳机入仓自动识别，轻载自动关机

输出过压、短路、过流保护

智能温度控制

升压效率高达 91%

SOP8 封装

蓝牙耳机充电仓、充电 + 升压输出应用

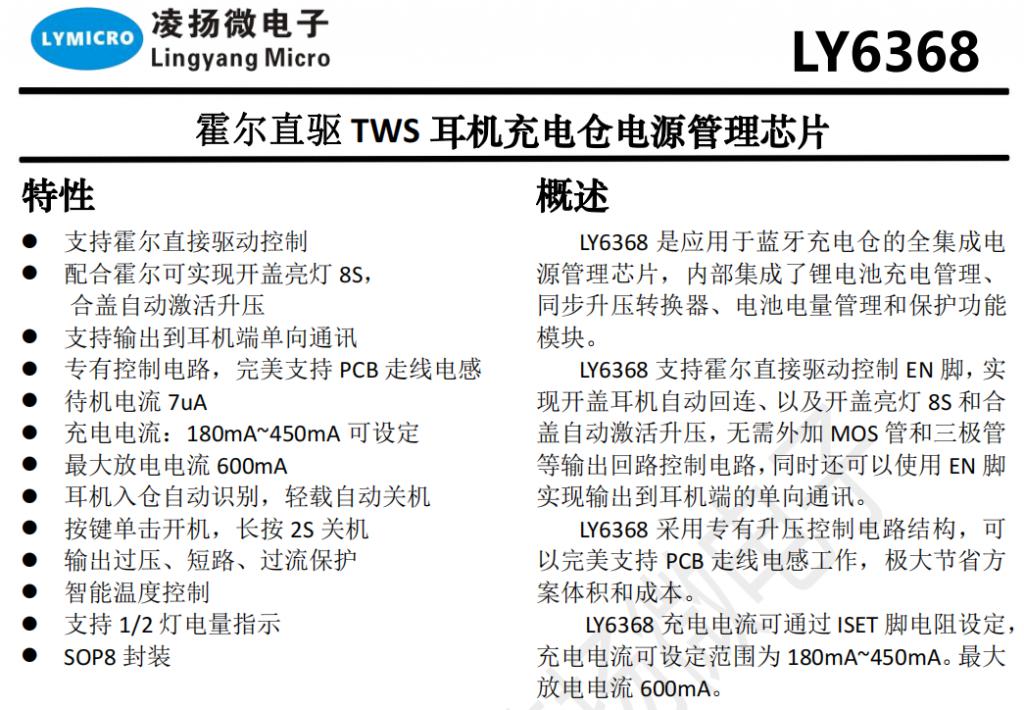

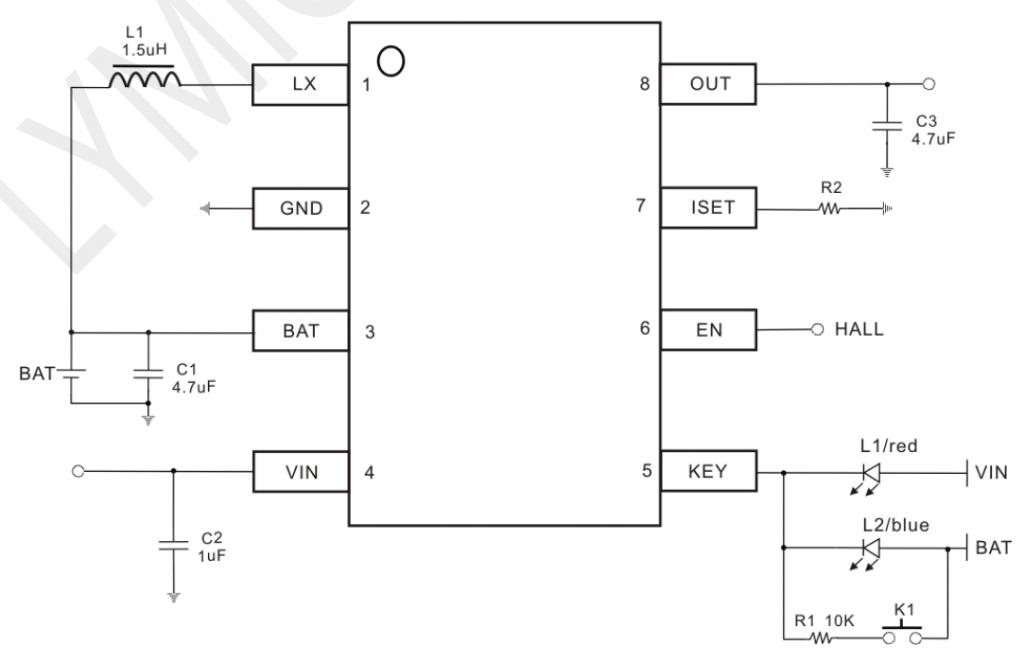

9、凌扬微LY6368 霍尔直驱 TWS 耳机充电仓电源管理芯片

LY6368 是应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6368 支持霍尔直接驱动控制 EN 脚，实现开盖耳机自动回连、以及开盖亮灯 8S 和合盖自动激活升压，无需外加 MOS 管和三极管等输出回路控制电路，同时还可以使用 EN 脚实现输出到耳机端的单向通讯。

LY6368 采用专有升压控制电路结构，可以完美支持 PCB 走线电感工作，极大节省方案体积和成本。LY6368 充电电流可通过 ISET 脚电阻设定，充电电流可设定范围为 180mA~450mA。最大放电电流 600mA。

支持霍尔直接驱动控制

配合霍尔可实现开盖亮灯 8S，合盖自动激活升压

支持输出到耳机端单向通讯

专有控制电路，完美支持 PCB 走线电感

待机电流 7uA

充电电流：180mA~450mA 可设定

最大放电电流 600mA

耳机入仓自动识别，轻载自动关机

按键单击开机，长按 2S 关机

输出过压、短路、过流保护

智能温度控制

支持 1/2 灯电量指示

SOP8 封装

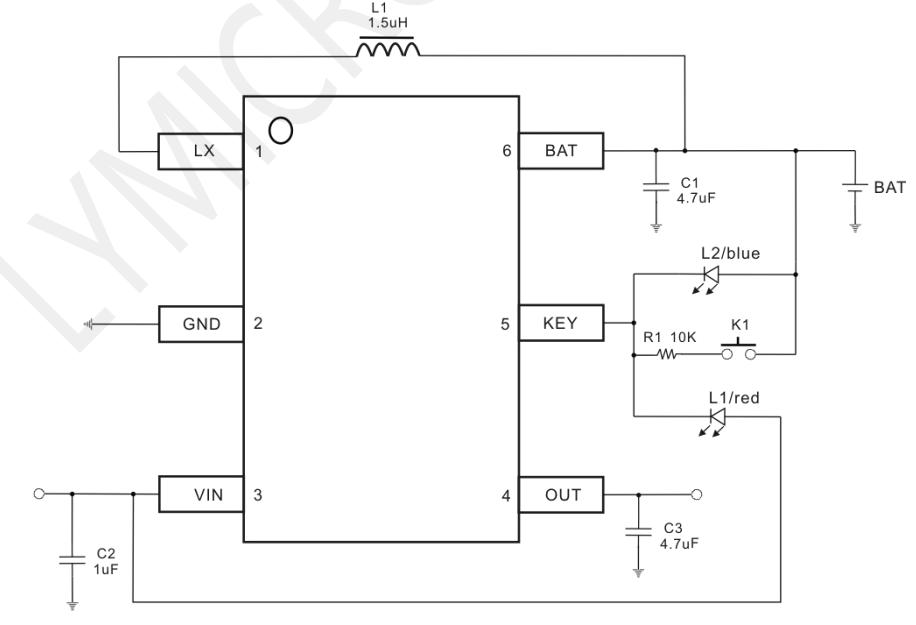

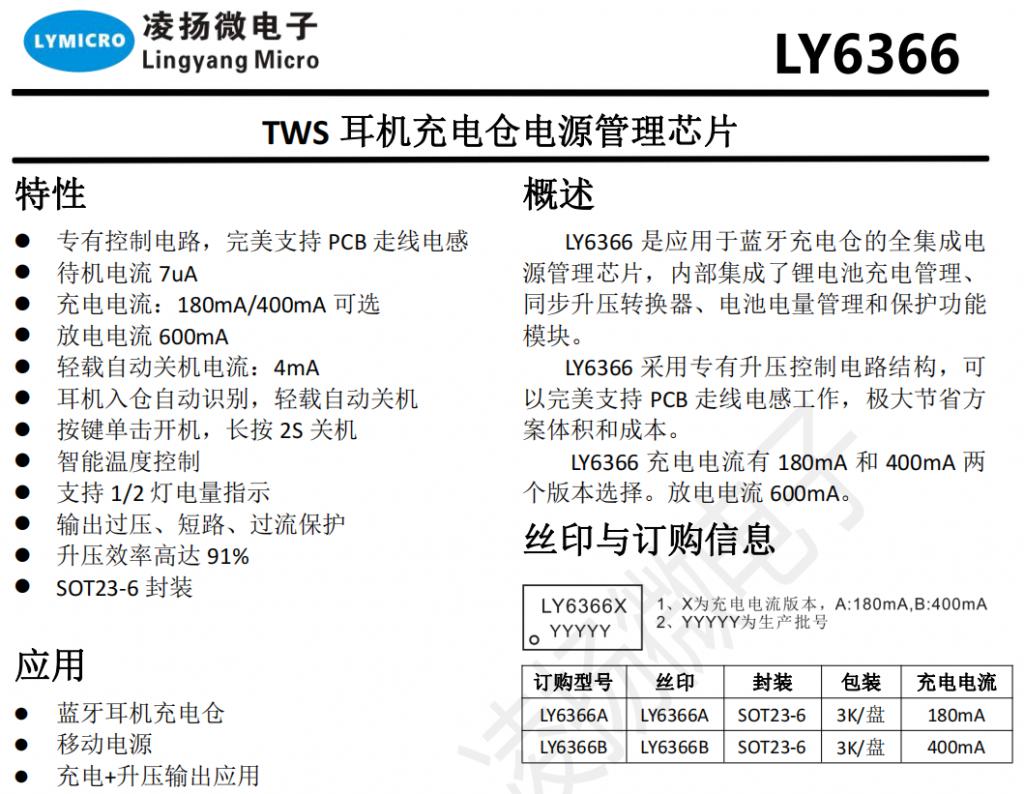

10、凌扬微LY6366 高性价比TWS 耳机充电仓管理芯片

LY6366 是应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。

LY6366 采用专有升压控制电路结构，可以完美支持 PCB 走线电感工作，极大节省方案体积和成本。

LY6366 充电电流有 180mA 和 400mA 两个版本选择。放电电流 600mA。

专有控制电路，完美支持 PCB 走线电感

待机电流 7uA

充电电流：180mA/400mA 可选

放电电流 600mA

轻载自动关机电流：4mA

耳机入仓自动识别，轻载自动关机

按键单击开机，长按 2S 关机

智能温度控制

支持 1/2 灯电量指示

输出过压、短路、过流保护

升压效率高达 91%

SOT23-6 封装

蓝牙耳机充电仓、移动电源、充电 + 升压输出应用

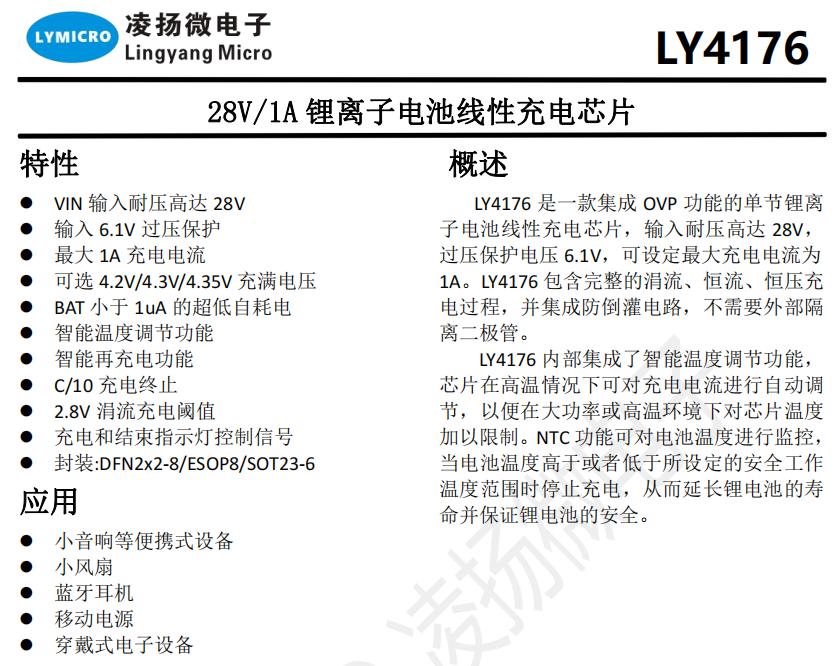

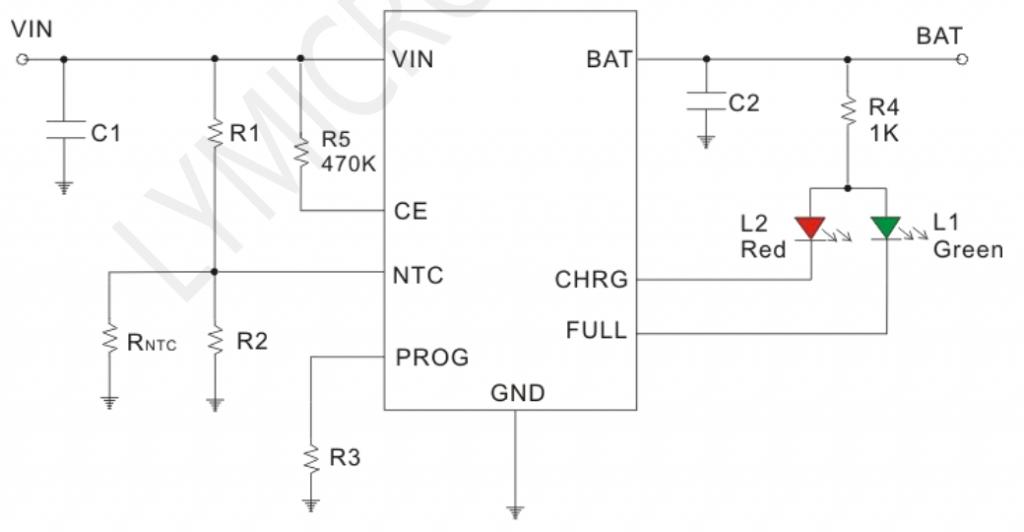

11、凌扬微LY4176 28V/1A 锂电池充电芯片

LY4176 是一款集成 OVP 功能的单节锂离子电池线性充电芯片，输入耐压高达 28V，过压保护电压 6.1V，可设定最大充电电流为 1A。LY4176 包含完整的涓流、恒流、恒压充电过程，并集成防倒灌电路，不需要外部隔离二极管。

LY4176 内部集成了智能温度调节功能，芯片在高温情况下可对充电电流进行自动调节，以便在大功率或高温环境下对芯片温度加以限制。NTC 功能可对电池温度进行监控，当电池温度高于或者低于所设定的安全工作温度范围时停止充电，从而延长锂电池的寿命并保证锂电池的安全。

VIN 输入耐压高达 28V

输入 6.1V 过压保护

最大 1A 充电电流

可选 4.2V/4.3V/4.35V 充满电压

BAT 小于 1uA 的超低自耗电

智能温度调节功能

智能再充电功能

C/10 充电终止

2.8V 涓流充电阈值

充电和结束指示灯控制信号

封装 :DFN2x2-8/ESOP8/SOT23-6

蓝牙耳机充电仓、移动电源、小音响、穿戴式设备

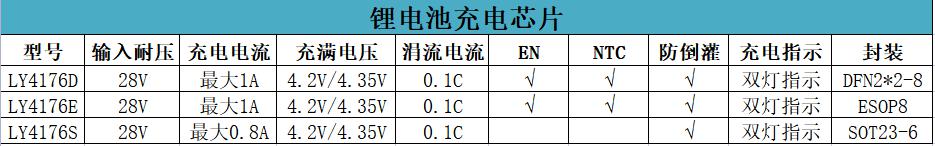

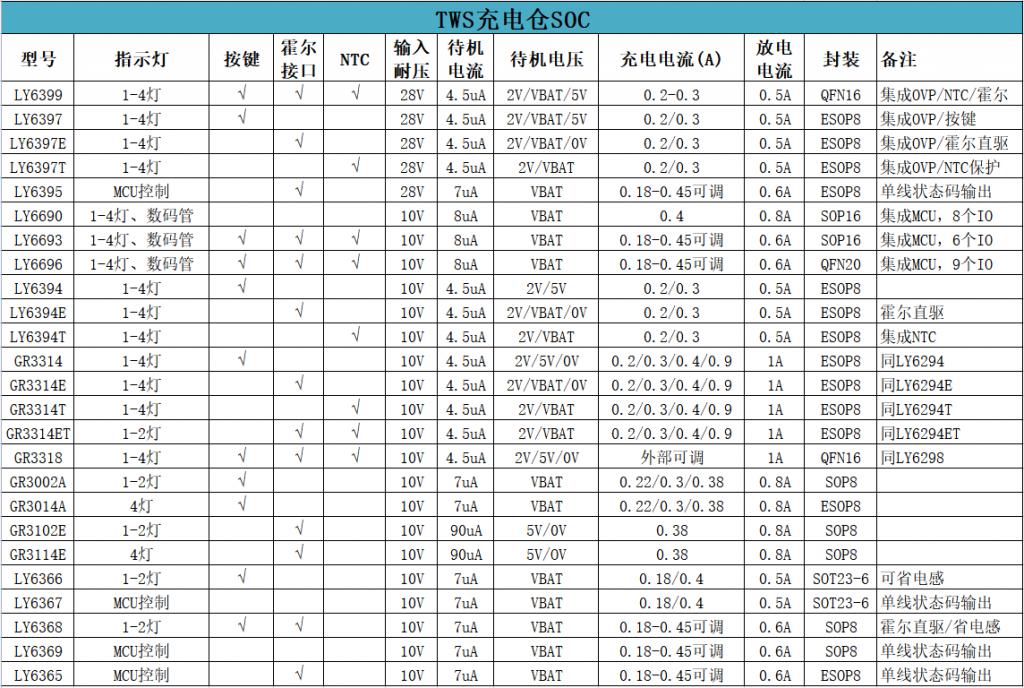

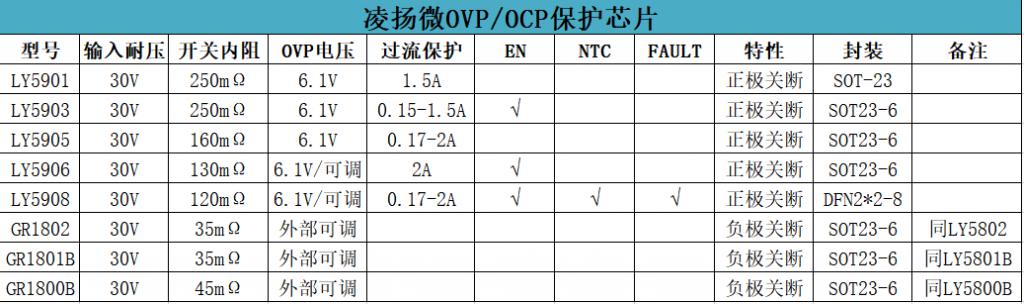

除此之外，凌扬微电子还提供下列应用于 TWS 耳机充电仓的 SOC、高压充电 IC 和 OVP/OCP 保护芯片，详见下列表格汇总：

我爱音频网总结

本期汇总的凌扬微电子 TWS 耳机充电仓管理芯片，均集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块，单芯片实现了为内置电池充电、升压给耳机充电、电量显示和保护等功能。

随着 TWS 耳机的快速发展，功能的持续丰富，对于产品内部空间的需求也在不断上升，因此，充电盒管理 SoC 单芯片方案将逐渐成为主流。单芯片方案高集成度的特点，有效降低了布板面积，减少了产品体积，更好地应对 TWS 耳机的空间限制；简化产品开发和生产的流程，能够加速产品上市，更好的进行市场布局和应对 TWS 耳机相对更短的使用周期；还降低了成本，进一步提升终端产品的竞争力。
