​单相电机正反转怎么接线（实物介绍单相电机正反转接线图）

单相电机正反转怎么接线（实物介绍单相电机正反转接线图）

在没有三相电的情况下，就只能使用单相电机来工作，单项电机分运行电容电机、启动电容电机以及不要电容的罩极电机，主轴转向一般都是正转。虽然对于不同的单相电机有不同的接线方式，但原理都一样，一般只要了解一种单相电机正反转接线图就会接其他类型的单相电机，以下为单相电机正反转接线图的3种接法。

第一种：单相电机的启动绕组串接有适合的电容，通过借助移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

第二种：要改变电机的转向，可以在电机绕组引出线的接点上、找出启动绕组，将先前的串接电容的一端、与原来接公用点的另一端线对调、连接，就可以达到改变转向的目的。

第三种：假如电机主、副绕组一样，将原来接电容器的电源线通过一个双控开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向，就能随意控制电机的转向。

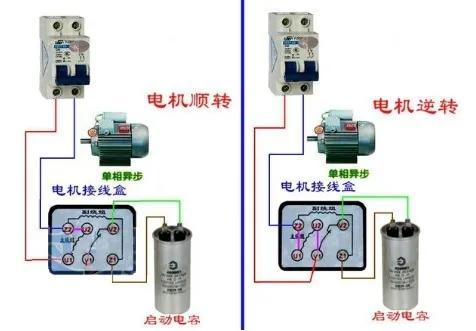

单相电机正反转接线图（实物接线图）如下：

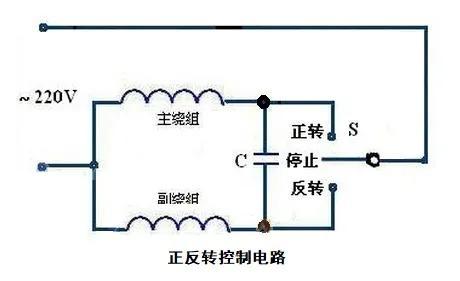

上面介绍的是单相电机正反转接线图的实物图，下面为原理图：

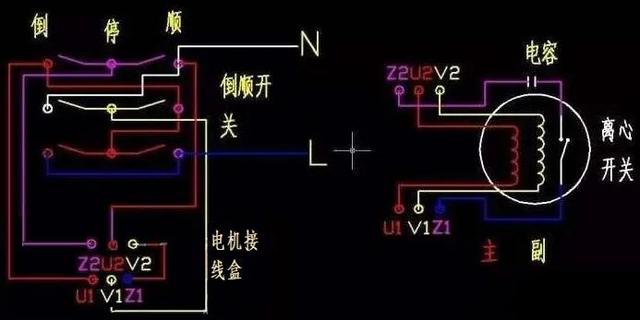

通过正反转原理图可以看出，只要改变单相电机电容两端的接线方式就能改变电机的转向。为了方便控制转向，还可以在电路内加一个倒顺开关，如下图所示。

,
